KP-4055
KOTEN
KP-4055
Verhandelbar
Ein Satz
T/t
30 Sets/Monat
Durch starkes seetüchtiges Exportpackung
Nach 30% Einzahlung.
China
| Menge: | |
|---|---|
Produkteinführung
Die Schneidemaschine mit Roller -Sterbchen besteht darin, das Papier mit der Form zu schneiden. Es kann auf normales Papier, beschichtetes Papier und Karton angewendet werden (das folgende Papier kann nicht verarbeitet werden: Verbundpapier (mit Polypropylen bedeckt) oder Kunststofffilm). Geschwindigkeit kann 6000 Zyklen pro Stunde erreichen. Es kann den Abfall automatisch entfernen, einfach zu bedienen und Zeit mit der effizienten Arbeit zu sparen.

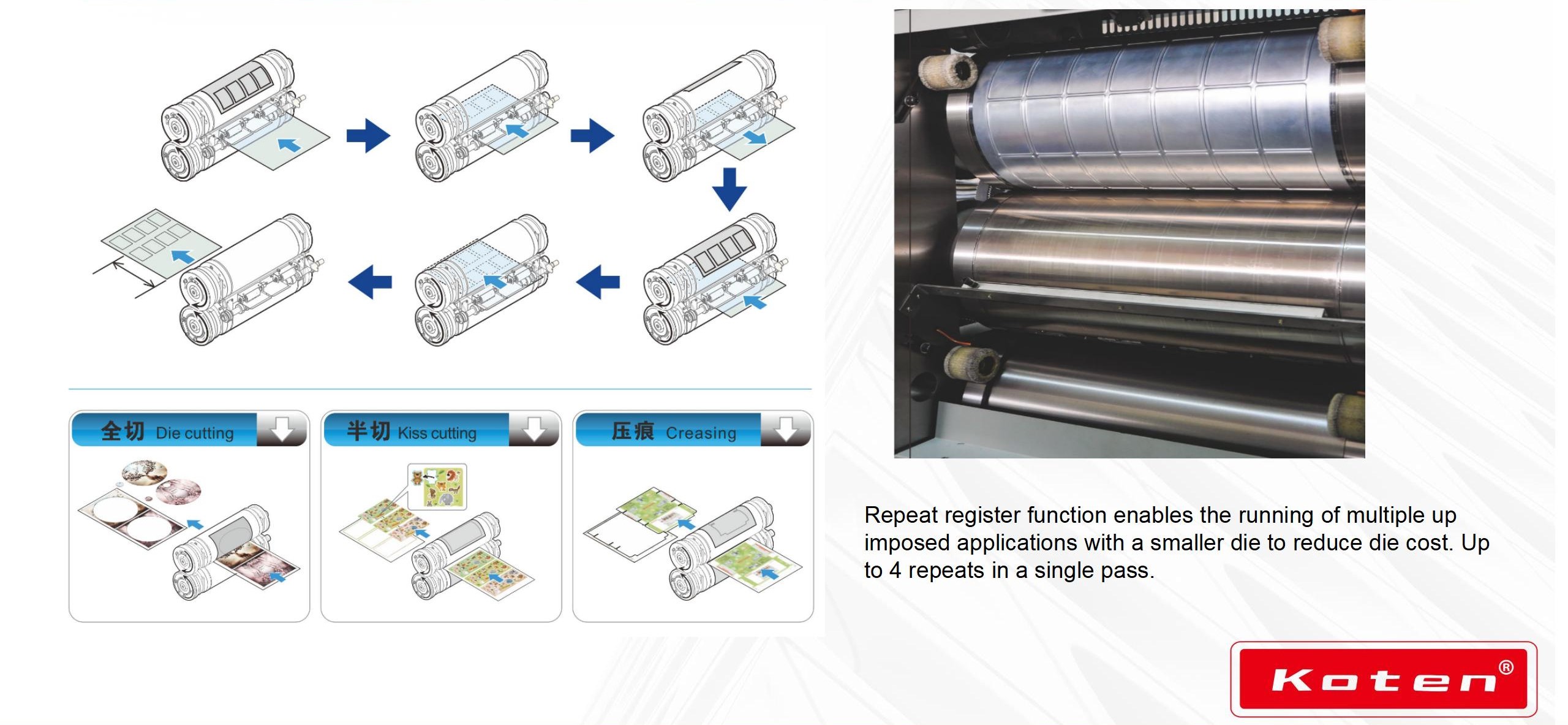

Prozessfluss

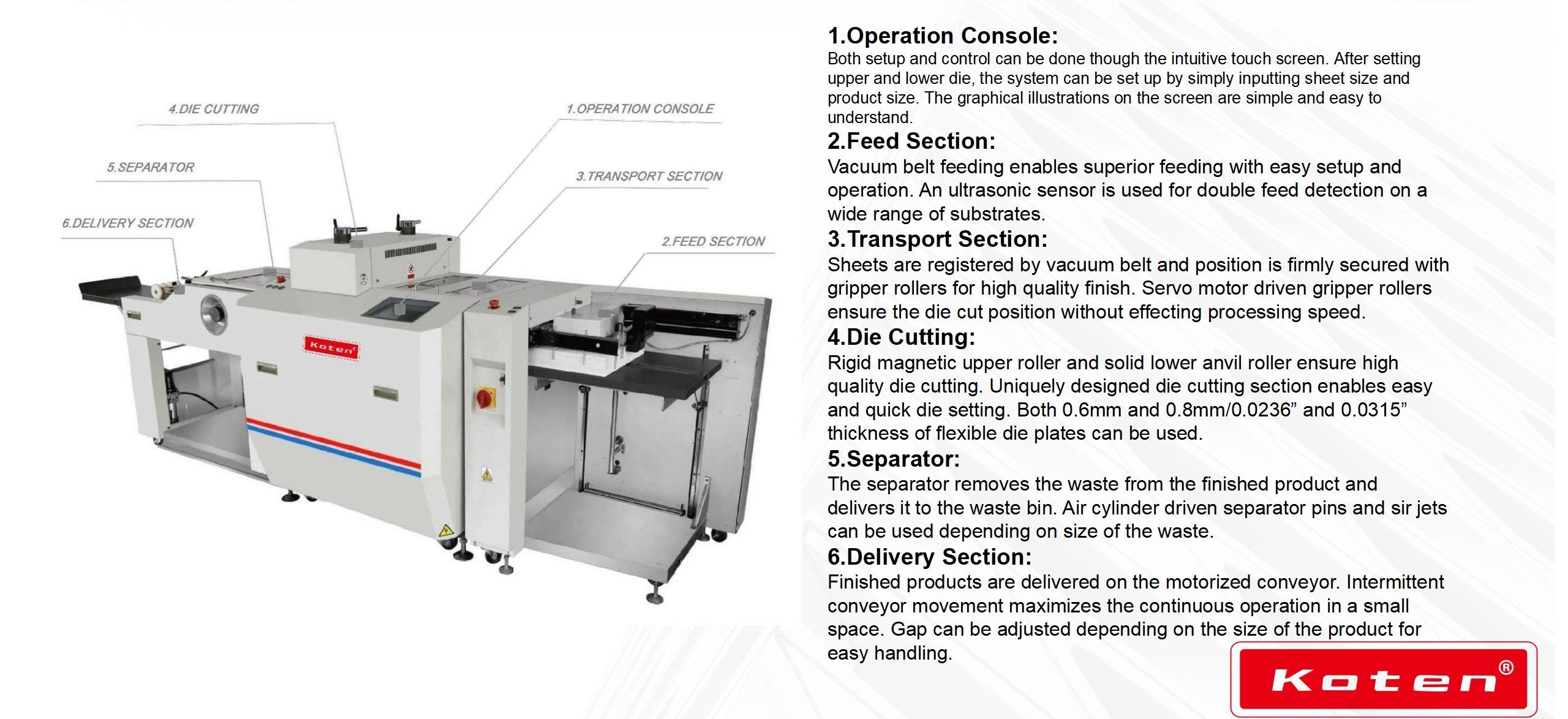

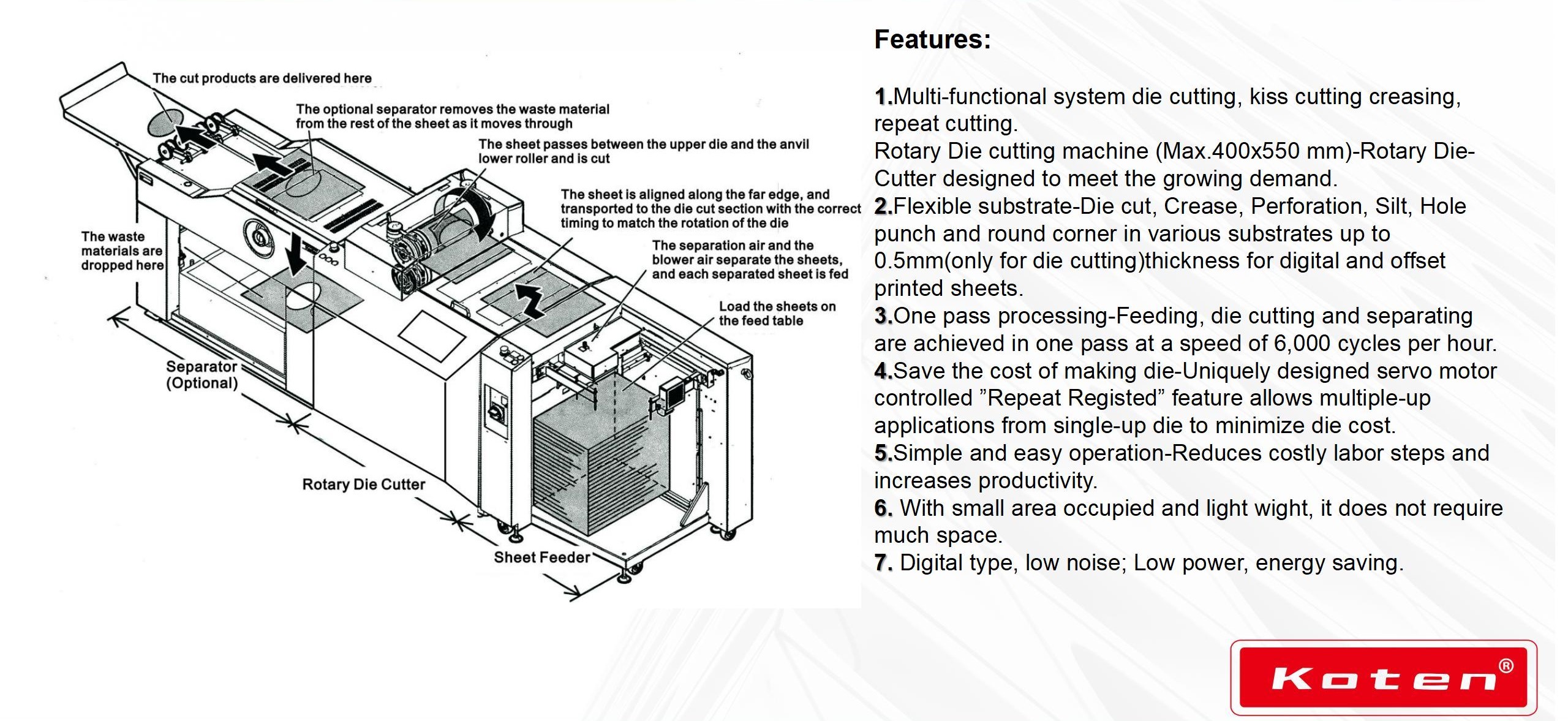

Produktdetails
Spezifikation
Blatt -Fütterungssystem | Vakuum -Futtergurte | ||
Blattgröße (vor der Verarbeitung) | Breite XLength | Max.400x550mm/ 15.74x21.65 min.200x275mm/ 7.88x10.83 | |
Produktgröße schneiden Die Größe Die Größe kann je nach Form und Blechgewichtsbereich begrenzt sein. | Mit Separator | Max.376x530mm/14.8x20.8 | |
Min.50x80mm/1,97x3.15 | |||
Ohne Trennzeichen | Max.384x530mm/15.1x20.8 | ||
Min. | |||
Verarbeitete Material | Normales Papier, beschichtetes Papier, Karton | ||
Materialstärke | 127.9 bis 400 gsm 0,5 mm/0,019 Sterbe Schneiden: max.0,5 mm/0,019 0,8 mm/0,031 (bei Klingenhöhe: 0,8 mm/0,031) 0,3 mm/0,001 Sterbe Schneiden: max.0,3 mm/0,001 0,6 mm/0,023 (bei Klingenhöhe: 0,6 mm/0,023) 0,4 mm/0,015 Falten: max.0,4 mm/0,01 0,8 mm/0,031 (bei Klingenhöhe: 0,8 mm/0,031) | ||
Feeder -Stapelhöhe | 500 mm | ||
Sterbegröße obere Würfel | Max.400x560mm/15.74x22.04min.160x100mm/6.30x3.94 | ||
Oberschneidklingenhöhe | 0,6 mm oder 0,8 mm/0,0236 oder 0,0315 | ||
Produktionsgeschwindigkeit | 6000 Cycles pro Stunde | ||
Spannung/Frequenz | Einphase 200 bis 240 V, 50/60 Hz | ||
Maschinengewicht | Mit Separator: 1200 kggout -Separator: 900 kg | ||
Hauptkonfiguration
Konfiguration | Marke | Original |
10''touch Bildschirm | Ab | Amerika |
Steuerungssystem | Ab | Amerika |
Erweiterungsmodul | Ab | Amerika |
Leistungsmodul | Ab | Amerika |
KommunikationModule | Ab | Amerika |
Endabdeckung | Ab | Amerika |
Servomotor | Panasonnic | Japan |
Servofahrer | Ab | Amerika |
Servokabel | Ab | Amerika |
Exchange Board | Ab | Amerika |
Kommunikationskabel | Ab | Amerika |
Encoder | Ab | Amerika |
Encoder -Zugriffsmodul | Ab | Amerika |
Wandler | Ab | Amerika |
Teileliste tragen
Gegenstand Nr. | Teile tragen | Q’ty |
1. | Edelstahlfutter | 2pcs |
2. | Guide Rail Groove | 1pcs |
3 | Rack Bod Pad | 1pcs |
4 | Einseitiger selbstklebender Schwammpad (500x500x1) | 1pcs |
5 | Schaufel sterben | 1pcs |
6 | Schrottspeicherbox (500x600x350) | 1pcs |
7 | Weicher Kissenblock | 4pcs |
8 | Schmale Trennungsanleitung | 5pcs |
9 | Breiter Trennungsanleitung | 2pcs |
10 | Kranschlüssel | 1pcs |
11 | Oberes Formwerkzeug | 1pcs |
12 | Regelmäßige Schrauben | 1Set |
13 | Hexagon Socket Head Bolt M4x12 | 8pcs |
14 | T-Typ-Verbindungsrohr | 2pcs |
15 | Gerade Anschlusspfeife | 2pcs |
16 | Nr. 220 Schmieröl | |
17 | Zahnriemen | 1Set |
18 | Rundgürtel R-3x734 | 5pcs |
19 | Rundgürtel R-3x734 | 5pcs |
20 | Flachgürtel 1487ｘ20x1.5 | 1pcs |
21 | GB/T276-608zz Deep Groove-Kugellager | 4pcs |
22 | Schwammstück | 5pcs |
Nutzung und Anwendungsbereich
1.Die Die Rotary -Sterbungsmaschine ist eine geeignete Ausrüstung für eine unterschiedliche Produktion. Es ist für Smallbatch und wiederholte Produktion geeignet, verwenden Sie flexible Form und leicht zu ersetzen.
2. Durch den Paper-Feeder und die Positionierungstabelle vom Typ flach, tritt das Papier in den Schnittabschnitt ein, und die Positionierungsgenauigkeit der Papierfutterrichtung kann +0,1 mm erreichen.
3.Automatisches Papierheben, automatische Papier -Fütterung, Erkennung von Doppelblatt, Verfolgungsjagd -Ausrichtungs -Stanzkutfer, automatische Abweichungskorrektur. Automatische Abfallentladung und andere Funktionen.
4. Der Separatorabschnitt kann angewiesen werden, Abfall wegzublasen, und die Anpassung reguliert keine Werkzeuge.
5. Der Abschnitt zur Sammlung kann als Ganzes weggedrängt werden, was maximale Bequemlichkeit für die Änderung der Form bietet.
6.Das Rad des Separatorabschnitts ist die elektrische Steuerung, das Timing nach oben und unten wird das Endprodukt regelmäßig an die Empfangstabelle ausgegeben
7.Die Maschine hat eine Multifunktion: Sterbenschneidung 、 Falten 、 Kussschneidung und Wiederholung des Schneidens. Geeignet für die Größe des Materials innerhalb der B2 -Größe (einschließlich B2 -Größe)
8. Mainly geeignet für Aufkleber, Tags, Weinetiketten, Plavingkarten, kleine Boxen usw. Die Verarbeitungsmaterialien eignen sich für einfache Papierpapier, Pappe, PE -Film usw.
Anwendung
Koten -Maschinen -Behälterbelastung.
140 Länder Kunden, die bis 2019 Koten Brand -Maschinen haben.
Ausstellungen und Kunden.

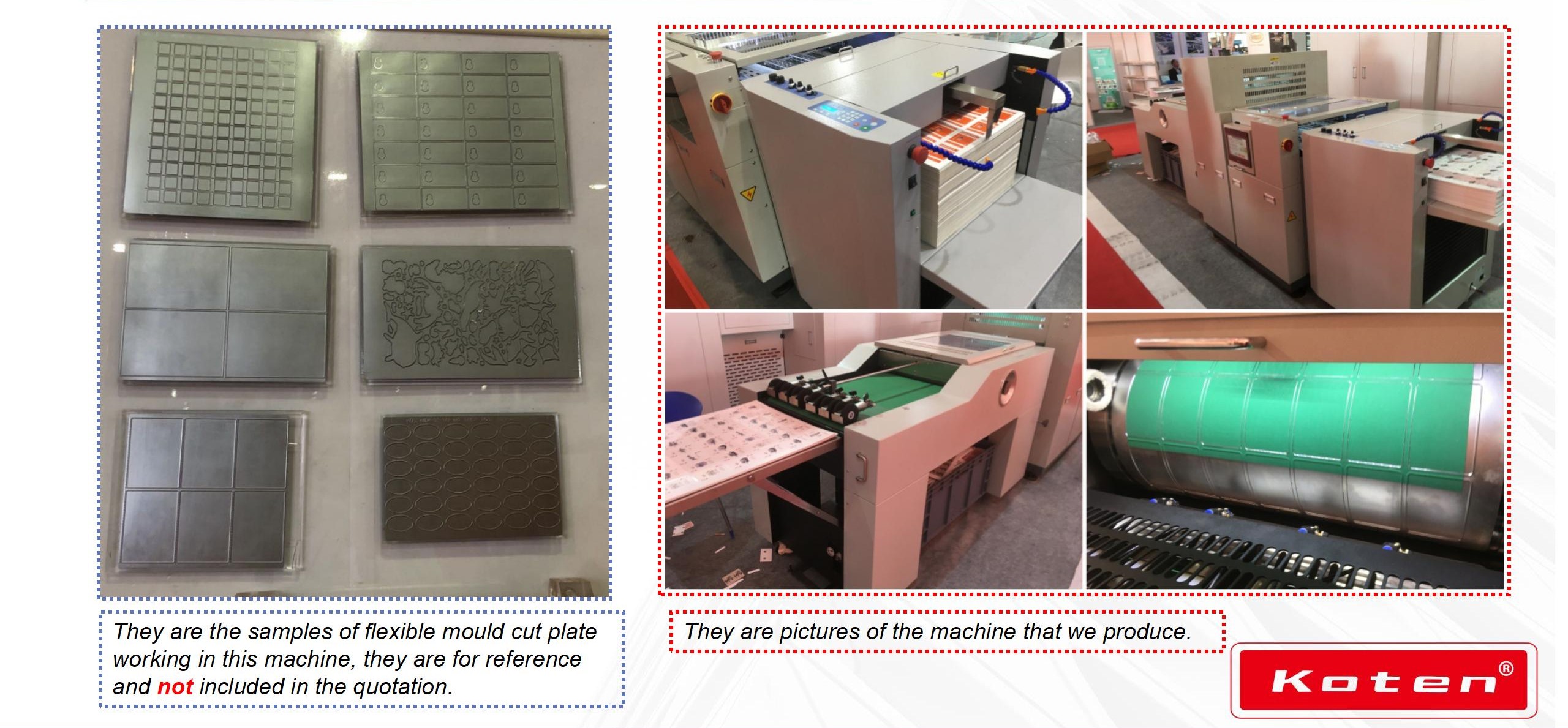

Fabrikproduktion.
