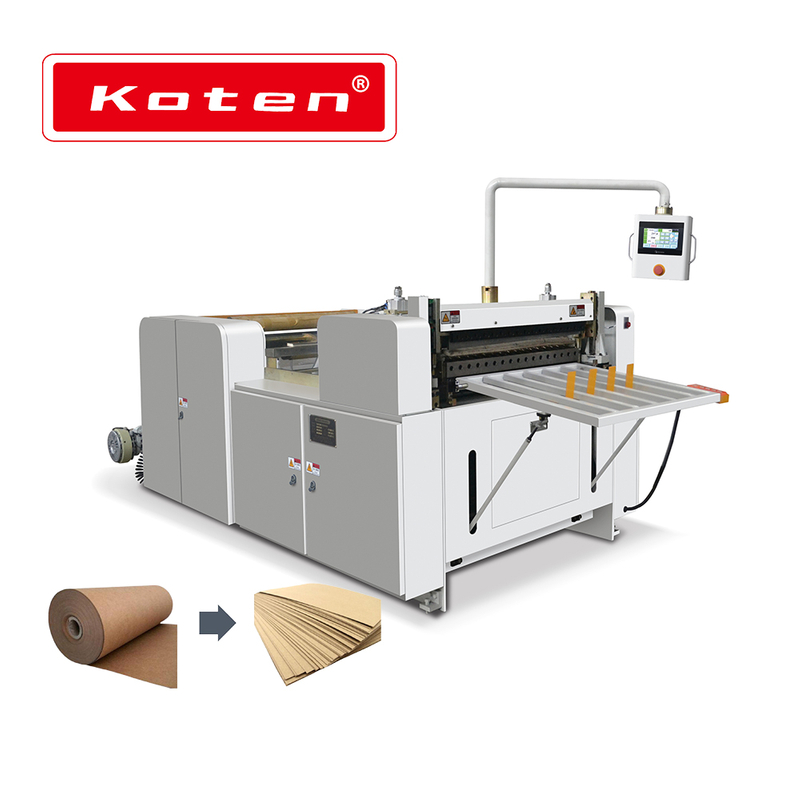

Automatische Rolle zum Blattpapier Kreuzschneidemaschine

Automatische Rolle zum Blattpapier Kreuzschneidemaschine, der vom China -Hersteller KOTEN MACHINERY angeboten wird
  • PSM-800
  • KOTEN
  • PSM-800
  • verhandeln
  • 1
  • T/t, l/c bei Sicht.
  • 10Sets/Monat
  • Durch starke seewürdige Verpackung.
  • Innerhalb von 30 Tagen nach dem Erhalten der Einzahlung.
  • China
  • 1512
Verfügbarkeitsstatus:
Menge:

Automatische Rolle zum Blattpapier Kreuzschneidemaschine


Produktbeschreibung

Diese Maschine, die für viel Papier geeignet ist, wie Hamburger Papier, Karton, Kleberaufkleber, Aluminiumfolie, PVC, Papier und Film Laminiert usw. Bester Jumbo -Roll -Schneidmaschine.

Charakteristisch:

1)Hauptmotorfrequenz -Anpassungsgeschwindigkeit, SPS -Touchsbildschirmsteuerungssystem, automatische Zählergröße, automatische Fixlänge, Auto -Maschinen -Stopp, wenn Alarm, automatische Spannungssteuerung usw. Funktion.

2)Fütterungsrolle Verwenden Sie kein automatisches Belastungssystem (150#Zylinder), Luftwelle Verwenden Sie 3#(76 -mm -Papierrohrkern)

3)Maschinengestein Dicke Stahlplattenkonstruktion. Boden des Schneidmessers Verwenden Sie schwere Gussstruktur und führen Rollen mit statischen, ausgewogenen Aluminium -Legierungs -Führungsrolle.

4)Traktionsantrieb Fixe Position Verwenden Sie Servo -Motorsystem, Traktionfahrerwalze Verwenden Sie Stahlstruktur. Die Fütterungstraktionsweg erfolgt über den Motor, um das Kettenrad zu bewegen, um die Gummiwalze zu ziehen. Die Empfangsplattform ist ein normaler automatischer Tisch für fertige Materialien, Steuerung nach Motor.

5)Unsere Maschine ist die beste Jumbo Roll Cross -Schneidmaschine, sie hat eine hohe Präzision. Hohe Geschwindigkeit und Empfangsblattpapier flach.

Automatische Rolle zum Blattpapier Kreuzschneidemaschine


Parameter

Modell

PSM-800

Max.diameter des Abwickelns

Φ800mm

Max. Schnittbreite

800 mm

Schnittlänge

20-1000 mm

Geeignetes Papier

20-300GSM

Schneidgeschwindigkeit

50-200times/min

Präzision schneiden

± 0,2 mm

Höhe des Stapelns

8kW

Totale Kraft

1500 kg

Maschinengröße (l*w*h)

3500 × 1800 × 1800 mm

Aufbau

Abwicklungseinheit:

1. Maschinery Gestein Verwenden Sie Stahlplatte und Stahlstruktur.

2.Automatisches Magnetspannungssteuerungssystem

3.KONTROL Way: Durch SPS -Bandkontrolle (Panasonic Japan)

4. Tensionskontrollbereich: 3-100 kg

5. Tension Magnetic Use 10 kg Controller (2Set, Huaguang, Zhejiang)

6.Unwinding Welle Verwenden Sie Luftwellentyp (2pcsφ74 × 850 mmpad Welle)

7. River Roller Verwenden Sie Aluminiumrolle, durch statische Balanced Aluminiumlegierungsrolle.

8. Basismaterialposition kann eingestellt werden.

9. Ladegerätestruktursystem

10.unwinding verwenden Photozellsteuerungskantenpositionskontrollsystem

Hauptmotoreinheit:

1. Strukturart: Fahrerrolle Drag Passive Prise Roller

2. Basis Basis verwenden Gussstruktur (1Set)

3. TRACTION ROLLER Verwenden Sie Schuttwalzen (Spezifikation: 2PCSφ85 × 850 mm)

4. Kontrollsteuerung durch Zylinder

5.Compressionszylinder

.

7. Zählerwalze kann auf und ab angepasst werden

8. Hinweis: Manuelle Steuerung mit dem Griffrad einstellen

9.Motor Verwenden Sie Frequenzanpassungsgeschwindigkeit1.5kW

10. Float Roller Up and Down Spannung Verwenden Sie den pneumatischen Traktionweg

11. Zylinderspezifikation: (1pcs)

12.Float Roller Verwenden Sie Aluminium (Spec: 3 PCs φ74 × 850 mm)

13.Wee Fütterungsstrukturkontrolle nach Sinn

14.Machinery Rock verwenden Sie 10# hochwertige Stahlplattenkonstruktion.

15.Fixte Längensteuerung nach Servomotor

16,3 kW Invt Motor Marke (1PCS)

17. Hauptmotor Antrieb die Walze zu fester Position

18.Drive durch Synchrongürtel und Synchronradübertragungsmechanismus.

19. Feeding Roll Verwenden

Schneideinheit:

1. Schnittweite: Unterer Cutter befestigt, oberer Schnitt machen Schneiden

2. Bottom Cutter verwenden schwere Gussstruktur

3. Linienführer Way (2pcs)

4. Ölkiste  (2pcs)

5. Lubricationsöl kann recycelt werden

6.Bottom & Top Cutter verwenden spezielle Importstangenbalance -Stahlschneider

7. Schotter (Spec Dick × breit × Länge: 15 × 80 × 850 mm) (1PCS Shanghai Joint Venture)

8. Operationsweg: Einstellen der Cutterposition mit manuellem Handbuch einstellen

9. Main Antriebsweg: Hauptmotorantrieb für den exzentrischen Rad Getriebeverbindungsstab rezippiert Cutter

10. MAIN Motor verwenden Frequenzmotor (2,2 kW) (1PCS Shanghai Marke)

11. Frequenz verwenden Sie Sinee (2,2 kW 1 PCs)

12.Drive -Synchronradantriebsstruktur verwenden

13.Eccentric Wheel (2Set)

14. Connecting Rod (2PCs)

15.Die Farbmarke Tracking adoptiert den amerikanischen Bonner

Elektrische Steuereinheit:

1. Machine Control nach PLC -Projektsteuerungssystem (SPS -Verwenden Sie Japan, Touchscreen verwenden Sie Taiwan)

2. Das Maschinensteuerungssystem kann in Computersteuerung, Spannungssteuerung。 unterteilt werden。

3. Computer Control: Einschließlich der Hauptmotorsteuerung, der Traktionskontrolle, der Vorschubregelung, der Schnittregelung.

4. Tensionskontrolle: Rückspannung, Geschwindigkeitskontrolle eines breiten Bereichs, unabhängig von der niedrigen Geschwindigkeit, haben eine gute Leistung. Und eine schwebende Spannungskontrolle füttern.

5. mit elektronischer Messgeräte; Maschinenalarmstopp; Automatische feste Länge

6. Verwenden Sie die Marke Elektrische Komponenten und Frankreich Schneider -Schalter.

Automatische Endeinheit:

1. Typ: Wenn das Papier den hohen, manuellen Halter stapelt.

2.Papier maximal effektiver Stapelhöhe 500 mm

Anwendung

Automatische Rolle zum Blattpapier Kreuzschneidemaschine
