Automatische Flachbettpapier -Sterbe Schneidemaschine

Automatische Flachbettpapier -Sterbe -Schneidemaschine vom China Hersteller - Koten -Maschinerie
  • AEM-800

  • Koten

  • AEM-800

  • Verhandeln

  • 1Set

  • T/t, l/c.

  • 30 Sets/Monat

  • Durch starke seewürdige hölzerne Fälle.

  • Innerhalb von 60 Tagen nach dem Erhalten der Anzahlung.

  • China

  • 1284

Verfügbarkeitsstatus:
Menge:
sharethis sharing button
Produktbeschreibung


Automatische Flachbett -Stanzmaschine

★ Komplettes Design, genaue Installation, hohe Stabilität, hohe Sicherheit, niedrige Rauschen.

★ Wurm, Wurmgetriebe, Kurbelwellenübertragung, hoher Schnittdruck, hohe Haltbarkeit.

★ Hochpräzisions intermittierender Mechanismus, hoher Schnittpräzision, stetig laufen.

★ Übernehmen europäischer Technologie -Feeder, Saugfutter, stetig, präzise, ​​gute Papieranwendbarkeit.

★ NEINSTOP FEEDING, Vorstapel- und Liefergerät kann die Hilfszeit verkürzen und die Effizienz verbessern.

★ Automatisches Druckeinstellungssystem, Druckdigendendigendet.

★ Human-freundlich gestaltete Würfelrahmen und Grundplatte, die Installation, die Anpassung günstig.

★ Pneumatische Würfel -Verriegelungsvorrichtung, sterbenrahmen fester, genau, zeitlich sparend.

★ Vordere Laie, Seitenstraße, Feinausschubeinstriche, Papierpositionierung genauer。

★ Doppelte, krumme, leere optoelektronische Positionskontrolle, sicherstellen, dass das Papier in der richtigen Position abfällt.

★ Elektronisches Steuermoduldesign, importierte elektronische Komponenten einführen und die Genauigkeit und Zuverlässigkeit sicherstellen.

★ Touchscreen-Man-Maschine-Schnittstelle, Echtzeit überwacht die laufende Situation, macht Maschinenanpassung und Probleme mit dem Problem bequemer.

★ Fahrradkühlölversorgungssystem Stellen Sie sicher, dass die Bewegungsteile ausreichend geschmiert werden, um die Haltbarkeit zu gewährleisten.

★ Übernehmen Sie die feste Menge bei festem Timing -Ölversorgungssystem und stellen Sie sicher, dass die Bewegungsteile angemessen geschmiert werden, um eine bessere Haltbarkeit zu erhalten.

Details Bilder

1

1. Fütterungsabschnitt

1.1 Hochgeschwindigkeits- und Festigkeit 4-Suck-4-Sputungs-Feeder, der Winkel der Düse kann entsprechend dem Papierzustand eingestellt werden, und stellt sicher, dass das dünne dicke und Wellpapier reibungslos gefüttert werden kann.

1.2 Beide Seitenbläsergeräte, stellen Sie sicher, dass das Papier getrennt und das Papier reibungslos gefüttert werden kann.

1.3 Wandplatte für den Feeder ist gusseisen, stabil und fit für Hochgeschwindigkeitslauf.

1.4 Elektro -mechanischer Doppelblattdetektor kann den Abfall reduzieren.

1,5 Beide Seitenlagen können sowohl für die Zug- als auch für die Druckfunktion verwendet werden, die mit einem optoelektronischen Sensor ausgestattet sind.

1.6 Die Presswalze und die Bürstenräder können eingestellt werden und die Effizienz verbessern.

1.7 Anti-abgenutzte PU-Pressewalze.

1.8 Non-Stop-Fütterungsgerät.

2

2. Schneidabschnitt sterben:

2.1 Der drückende Abschnitt besteht aus hochfestigem Gusseisen QT500, hat eine hohe Festigkeit und wird niemals deform.

2.2 Kurbelwelle mit Spezialverarbeitung.

2.3 Extra anti -abgenutzte Wurm- und Wurmausrüstung.

2.4 Pneumatische Kupplung und importiertes Rotationsgelenk.

2.5 Öldruck und Luftdruckalarmsystem, die Maschine schützen.

2.6 CAM -Box mit hoher Genauigkeit, ausgestattet mit synchronisiertem Gürtel und Drehmomentüberlastungsregler.

2.7 Verfolgungsjagd, erhöhen Sie die Laufgenauigkeit; Pneumatic Chase Lock -Gerät, elektrische Druckeinstellung und bequemes Verfolgungsgerät.

2,8 HILL HARTE DEMING TLATTE (HRC50-53).

2.9 Importierte vorgeschriebene Greiferkette, erhöhen Sie die Genauigkeit und Stabilität, spezielle Seitenpositionierung.

3

3. Lieferabschnitt:

3.1 Automatisches Ausrichtungsgerät, doppeltes Seitengebläsegerät stellt sicher, dass das dünne und dicke Papier ordentlich geliefert werden kann.

3.2 Der Touchscreen im Lieferabschnitt gibt an, dass die Betriebsbedingung die Vorgänge erledigt werden können.

3.3 Im Lieferabschnitt befindet sich ein Bedienfeld, das bequemer für den Betrieb ist.

3.4 Der optoelektronische Sensor im Lieferabschnitt kann sicherstellen, dass die Lieferung glatt und ordentlich ist.

3.5 Automatisches Steuerungssystem Lieferung.

3.6 Automatisches Non-Stop-Liefergerät.

3.7 Greiferkettenschutzvorrichtung.

3.8 Versorgungsfehler Alarmgerät.

3.9 mit Tag -Einsatz und Zähler ausgestattet.

3.10 mit Gripper -Stange -Antriebskettenspannerpuffervorrichtung ausgestattet.

Parameter

AEM-800 Automatische Flachbettstabschneidemaschine

Maxe Blechgröße:

820 x 620 mm

Minenblattgröße:

340 x280 mm

Maximale Schnittgröße

770 x 600 mm

Die Chase Innengröße:

820 x 628 mm

Schnittplattengröße:

826 x 628 mm

Min Gripper Rand:

7 mm

Präzision schneiden:

≤ ± 0,1 mm

Maximaler Schnittdruck:

200 t

Maximale Schnittgeschwindigkeit:

7000 s/h

Fütterungshaufenhöhe:

1150 mm

Lieferpfahlhöhe:

1000 mm

Anwendung:

Karton: <0,1-2mm       Wellpapier: <4mm

Hauptmotorleistung:

11 kW

Totale Kraft:

16,25 kW

Abmessungen:

4350 (+1360) x 2000 (+1680) x 1880 mm

Gewicht:

9t

Aufbau

NEIN.

Artikel

Marke

Herkunft

NEIN.

Artikel

Marke

Herkunft

1

Hauptstruktur

QT500-7 duktiles Eisen

China

15

Lineare Führungsschiene

Hiwin

Taiwan

2

Schneidplatte

75cr1alloy Stahl

Deutschland

16

Verschluss

Gememyear

Taiwan

3

Wurm, Wurmausrüstung

Xingtang

China

17

Invertor

Panasonic

Japan

4

Kurbelwellenmaterial

Ni-CR-Mo-Legierung

China

18

HMI

Taisee

Taiwan

5

Gripper Bar

Aluminiumlegierung

China

19

Sensor

Panasonic

Japan

6

Gripper

Importierter Manganstahl

China

20

SPS -Controller

Fatek

Taiwan

7

Nockenbox

Handex

Taiwan

21

Encoder

Kubler

Deutschland

8

Hauptübertragungskette

Tyc

Taiwan

22

Näherungsschalter

FOTEK

Taiwan

9

Drehgelenk

SMC

Japan

23

Relais

Schneider

Frankreich

10

Pneumatisches Magnetventil

Airtac

Taiwan

24

Optoelektronischer Schalter

Panasonic

Japan

11

Hauptmotor

Teco

Taiwan

25

Taste

Schneider

Frankreich

12

Stapelmotor

Dunglee

Taiwan

26

AC -Schütze

Schneider

Frankreich

13

Lieferpfahlmotor

Dunglee

Taiwan

27

Leistungsschalter

Schneider

Frankreich

14

Lager

NSK

Japan

28

Vakuumpumpe

Tongyou

China

Hinweis: Entsprechend den Anforderungen der Produktoptimierungskonfiguration wird der Lieferant/Ursprung einiger Komponenten ohne vorherige Ankündigung angemessen angepasst. Der Verkäufer garantiert, dass die Teile vor und nach der Anpassung der gleichen Note haben und sich keine negativen Auswirkungen auf die Waren im Rahmen des Vertrags haben. Danke schön!

Anwendung

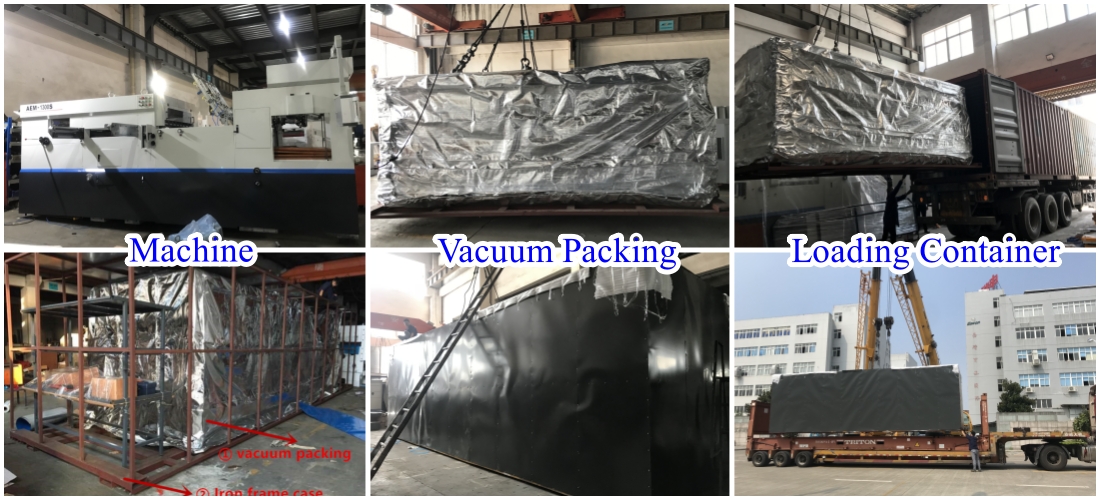

Automatische Sterbungs- und FaltenmaschineVerpackung & LieferungAutomatische Sterbungs- und Faltenmaschine
