Automatische Flachbett -Stanzmaschine

Automatische Flachbett -Stanzmaschine vom chinesischen Hersteller - KOTEN -Maschinerie
  • AEM-1050

  • Koten

  • AEM-1050

  • Verhandeln

  • 1Set

  • T/t, l/c.

  • 30 Sets/Monat

  • Durch starke seewürdige hölzerne Fälle.

  • Innerhalb von 60 Tagen nach dem Erhalten der Anzahlung.

  • China

  • 2284

Verfügbarkeitsstatus:
Menge:
sharethis sharing button
Produktbeschreibung


Automatische Flachbett -Stanzmaschine

1. Plattenpress wird vom Taiwan Teco -Mainmotor mit Panasonic Wechselrichter angetrieben. Das Ausführen der vollständigen Maschine wird vom zentralisierten SPS -Steuerungssystem gesteuert, mit dem automatisch der Arbeitsstatus und der ungewöhnliche Status getestet und die Betriebszustand aufgezeichnet werden können. Laut dem Europe Safety Standard entwerfen wir vernünftigerweise, um die Funktionsfähigkeit und Sicherheit perfekt zu kombinieren.

2. Das fortschrittliche Alarmsystem des Startens erinnert den Bediener daran, den unsicheren Bereich zu verlassen. Das automatische Erkennen des gesamten Prozesses, wenn Fehlfunktion, Nichtpapier oder Papier festgehalten wird, trennt die pneumatische Kupplung automatisch, um die Verschwendung von Papier zu verringern, das Personal und die Ausrüstung zu schützen.

3. Ausführliche vorgepackte Geräte- und Papier-Fütterung und -Deliefer-Nonstop-Geräte verkürzen die Zeit des Stapelns, verbessern Sie die Effizienz der Maschine und erhöhen Sie Ihr Einkommen.

4. Ausgewählte europäische, japanische, taiwanesische elektrische und pneumatische Komponenten verbessern die Stabilität der Maschine und verringern die Häufigkeit der Installation.

5. Mainframe und Basis verwenden hochfestes sphäroidales Graphit-Eisen-Iron QT500-7, das vom numerischen Kontrollzentrum genau verarbeitet wird, und garantieren die Maschine, die in langer Zeit stabil fährt, wenn sie 200 t großes Druck tragen. Die Kerne der Plattenpressmaschine wie Kurbelwelle, Wurmgetriebe usw. sind alle importierte Hochschullegierungsstahl, die durch Löschung und hohe Temperatur mit einer langen Arbeitslebensdauer verarbeitet werden.

6. Das Schmiersystem für Kernteile ist mit Anzeigevorrichtung für Öldruck und alarmierendes Gerät für unzureichenden Druck von Öl und Luft ausgestattet.

7. Langfristige und vollständige technische Schulungen sowie ein Jahr lang ein Jahr lang ein Jahr lang ein Jahr lang gewährleisten, um die Produktionstechnologie unserer Geräte vollständig zu beherrschen. Unsere Maschine verfügt über ein perfektes Design, eine genaue Installation, hohe Stabilität, hohe Sicherheit und geringe Rauschen.

Details Bilder

Papier -Fütterungsabschnitt: Feeder- und Fördertabelle

1. Die Wandplatte des Feeders besteht aus Gusseisen, was während der Hochgeschwindigkeit stabiler ist.

2. Präzisionsspeisekopf (Becker -Vakuumpumpe) mit Doppelbusten: geeignet für Papp- und Wellbleche geeignet. Es verfügt über 4 Saugdüsten 4 Vorschubdüsen, und der Winkel und die Höhe der Düsen können an die verschiedenen Papierformen angepasst werden.
3.Feederkopf (vorwärts/rückwärts) Die Stapelausrichtung (links/rechts) kann mit dem Motor eingestellt werden. Sie müssen nur die Tasten drücken, um sich einzustellen.
4. Elektra-mechanischer Doppelblattdetektor.
5. Fördertisch vom Typ Neigentyp mit Anti-PU-Pressewalzen und Pinselrädern ist viel besser geeignet, um dünnes Papier unter hohem Geschwindigkeitslauf zu füttern.
6. Seite der Doppelbenutzung lagen (ziehen und drücken) und vorne die Genauigkeit der Blattposition garantieren.
7. Verseckungspapier und akkumuliertes Papiererkennungsfunktion und automatische Stoppfunktion: Wenn die Sensoren das Papier erkennen
Vor dem Abschnitt über den Plattenpresse verzerrt oder angesammelt, wird die Maschine gestoppt.
8. Pneumatische Puffervorrichtung von Förderband: Wenn hohe Geschwindigkeit läuft, hilft es, dass das Papier durch Fütterungsgürtel reibungslos geliefert wird.
9. Non-Stop-Papier-Fütterungsstruktur und vorgepackte Pallet-Schiene-Schienentyp verbessern die Effizienz weitgehend.

Automatische Flachbett -StanzmaschineAutomatische Flachbett -Stanzmaschine

Schneidabschnitt

1.Verkörper übernimmt hochfestes duktiles Eisen QT500 mit speziellem Gussprozess. Die Kurbelwelle der Ni-CR-Mo-Legierung mit spezieller Handwerksprozessbehandlung und Super Wear-resistenter Wurm und Ausrüstung.

2. Hochdruck automatischer Ölmotor mit Filter und Kühlventilator recycelt das Öl, um die Hauptgetriebeteile (Kurbelwelle, Wurm und Zahnrad) zu schmieren. Und die Autoölpumpe schmiert alle erforderlichen Teile (Zahnrad, Ketten usw.)

3. Big Schwungrad mit der pneumatischen Kupplung garantiert eine hohe Präzision, wenn die Maschine eine hohe Geschwindigkeit läuft.

4. Der automatische Druck des Sterbungseinstellungssystems muss der Bediener nur den Wert auf den Touchscreen einstellen, um den Druck anzupassen.

5. menschenfreundliches Design für die Stab- und Linerplatte (Manganstahl, HRC50-53). Der sterbende Rahmen kann pneumatisch umgeworfen und gesperrt werden.

6. Hochvorbereitungs-Cam-Indexer mit Drehmomentbegrenzer und Synchrongürtel, um die Gripperbalken zu steuern, um Papier in genauer Position zu liefern, wenn hohe Geschwindigkeit läuft.

7. Hochfeste Ti-al-Legierungsgreifer und Verschleißketten für Gripper Bar.

Photobank (2)

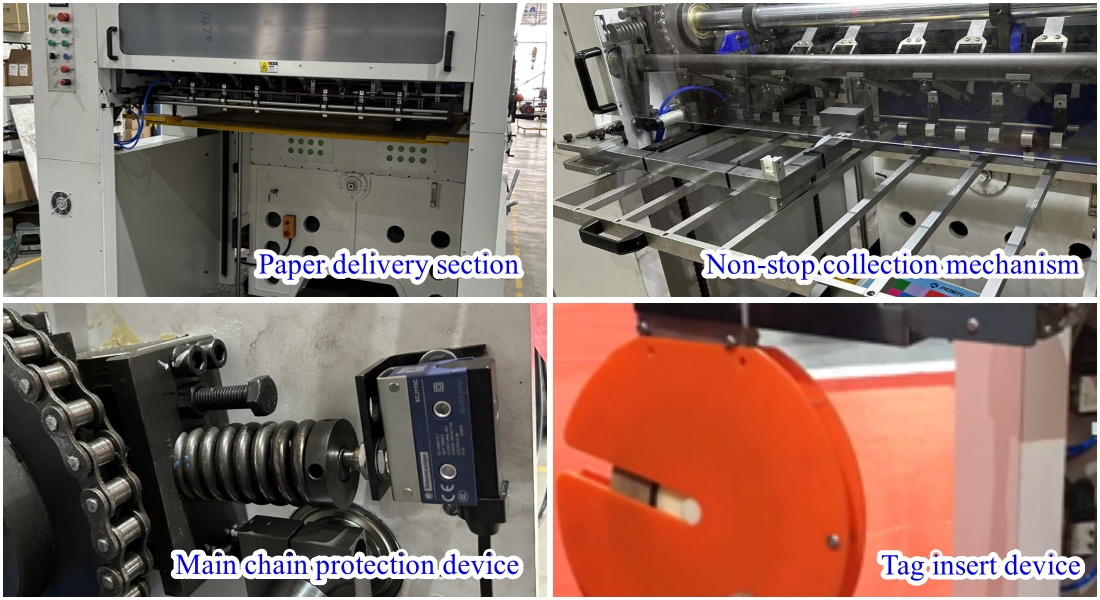

Papierabschnitt

1.Automatisches Ausrichtungsgerät, einstellbare Luftgebläse und Haarbürste garantieren Sie Papierhaufen in gutem Zustand, unabhängig vom Papier dick oder dünn.

2. Overrun-Prävention Gerät: Das Blatt wird mit der Gripper-Stange nach oben bewegt. Der Erkennungssensor wird initiiert und die Maschine wird gestoppt.

3. Das automatische Nichtstop-Papier-Liefergerät wird vom Motor gesteuert. Sie müssen nur die Taste drücken, um sie zu bedienen.

4.AGTAG -Einfügengerät (1 Set), um die Blättermenge aufzunehmen.

5. Das sekundäre Gripper-Open-Gerät zum Streifen (optional)

Automatische Sterbungs- und Faltenmaschine

Elektrikkasten- und Steuerungssystem

1.Interface -Steuerelemente sind integriert, und zahlreiche elektrische Schaltersteuerungen werden im Betriebsbildschirm eingestellt, was einfach ist und ein einfaches Verständnis ist.

2.PLC Centralized Controlling System kann den Arbeitsstatus automatisch untersuchen und den ungewöhnlichen Status testen und den Arbeitszustand aufzeichnen.

3. Problemdiagnosefunktion auf dem Touchscreen, wenn Probleme auftreten, können Sie den Touchscreen überprüfen, um ihn zu finden.

4. Chinesisch, Englisch oder eine andere Sprache (optional) auf dem Touchscreen

5. Elektrische Komponenten und elektrische Schaltkreise stimmen mit dem amerikanischen Sicherheitsstandard von Europa überein.

Automatische Sterbungs- und Faltenmaschine

Heizplatte für Plastikfolien (optional)

Zum Sterben der Plastikfolie wie PVC, PP, Haustierblatt

1. Trennende Einstellungstemperatur für unabhängige Heizzonen, thermostatische Kontrolle.

2. Die Erhitzungsplatte wird durch hitzebeständige und hochfestige Gusseisen-RTCR0.8 hergestellt.

Stripper -Abschnitt (optional)

1.Stripper besteht aus drei Frames (oberen, mittleren und unteren Rahmen), die zur Installation von Stiften herausgezogen werden können.

2. STRIPPERBAR mit Stiften oder männlichen weiblichen Platten zum Abfallstreifen.

Automatische Sterbungs- und Faltenmaschine

Parameter

Maschinen-Modell

AEM-1050Automatische Stanzmaschine

Maschinenkonfiguration

Feeder -Abschnitt


PLATEN -PRESSE -Abschnitt


Heizplatte

OPTIONAL


Strippingsektion

OPTIONAL


Blechabschnitt

Max. Blattgröße

1050 × 750 mm

Mindest. Blattgröße

400 × 370 mm

Max. Stanzgröße

1040 × 730 mm

Innenjagdgröße

1144 × 760 mm

Schneidplattengröße

1080 × 738 mm

Stapelhöhe füttern

1550 mm

Lieferpfahlhöhe

1400 mm

Schnittregel Höhe

23,8 mm

Schnittplattendicke

7 mm (5+2 oder 4+3 ist optional)

Aktienbereich

Papierbrett: 0,1 ~ 2 mm


Wellpapier: < 4 mm


Plastikfolie: 0,2 ~ 1 mm (Heizplatte ist optional)

Sterbungsgenauigkeit

≤ ± 0,1 mm

Max. Stanzdruck

320 t

Max. Maschinengeschwindigkeit

7500 s/h

Min Gripper Rand

7mm

Luftversorgung

0,6-0,7 mPa, 0,36 m³/min

Leistungsbedarf

3 Phasen 380 V 50 Hz

Hauptmotorleistung

11 kW

Heizfläche Strom (falls zum Plastikschnitt optional)

24 kW (12Heating -Zone, jede Zone ist 2 kW)

Gesamtleistung (ohne Erhitzen)

17,8 kW

Gesamtmaschinengewicht

AEM-1050

16t


AEM-1050Q

17t

Gesamtdimension 【L (+ Pre-Stack) × W (+ Plattform) × H】

AEM-1050

4700 (+1430) × 2100 (+1900) × 2400 mm


AEM-1050Q

5600 (+1430) × 2100 (+1900) × 2400 mm

Aufbau


Name Materialien (Marke)/Ursprung Name Materialien (Marke)/Ursprung
Hauptrahmenstruktur QT500-7 Sphäroidal Graphit Gusseisen SPS und Touchscreen Fatek, Taiwan
Platten Press-Basisplatte 75CR1 Legierungstahl Touch-Screen Wecon, Taiwan
Kurbelwelle CR-Ni-Mo-Legierungstahl, Taiwan Hauptmotor Tech, Taiwan
Pneumatische elektromagnetische Klappe Airtac, Taiwan Getriebemotor CPG/Dongli, Taiwan
Gripper Bar Ti-Al-Legierung, Taiwaner Vakuumpumpe Becker, Deutschland
Greifzähne Manganstahl, Taiwan Wandler Panasonic, Japan
CAM -Indexierungseinheit Handex, Taiwan Encoder Omron, Japan
Hauptübertragungskette TYC, Taiwan Glasfasersensor Panasonic, Japan
Hauptschlüssellager NSK, Japan Fotoelektrischer Sensor Panasonic, Japan
AC -Schütze Schneider, Frankreich Relais Schneider, Frankreich
Breaker Schneider, Frankreich Taste Schneider, Frankreich


Hinweis: Entsprechend den Anforderungen der Produktoptimierungskonfiguration wird der Lieferant/Ursprung einiger Komponenten ohne vorherige Ankündigung angemessen angepasst. Der Verkäufer garantiert, dass die Teile vor und nach der Anpassung der gleichen Note haben und sich keine negativen Auswirkungen auf die Waren im Rahmen des Vertrags haben. Danke schön!
